Schöck Sconnex® Typ P mit neuen Produktgeometrien
Ein Plus an Dämmung und Ästhetik: Noch mehr Gestaltungsfreiräume beim Anschluss von Stahlbetonstützen
Foto: Schöck Bauteile GmbH
Foto: Schöck Bauteile GmbH
Foto: Schöck Bauteile GmbH
Fotos: Schöck Bauteile GmbH
Fotos: Schöck Bauteile GmbH
Foto: Schöck Bauteile GmbH
Foto: Photographie Michel Bonvin
Foto: Schöck Bauteile GmbH
Ab sofort ist der von Schöck entwickelte, energieeffiziente Stützenanschluss Sconnex® Typ P in neuen Produktgeometrien verfügbar. Dank der erweiterten allgemeinen bauaufsichtlichen Zulassung (abZ/aBG) des DIBt profitieren Architekten und Tragwerksplaner von noch mehr Gestaltungsfreiräumen und einer zugleich größeren Lastabtragung. Sconnex® Typ P minimiert zuverlässig Wärmebrücken und auf Flankendämmung kann verzichtet werden. Daher lassen sich attraktive und schlanke Stützen mit Sconnex® umsetzen.

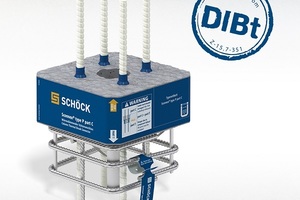

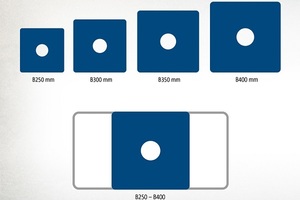

Die erweiterte abZ/aBG (Z-15.7-351) für die Einzelanwendung am Stützenkopf bietet den zuverlässigen Verwendbarkeitsnachweis für deutlich mehr Anwendungsfälle: Ab sofort können mit Sconnex® Typ P quadratische Stahlbetonstützen mit den Maßen 250 x 250 mm, 300 x 300 mm, 350 x 350 mm sowie 400 x 400 mm ausgeführt werden.
Auch rechteckige Stützen in den Breiten von 250, 300, 350 und 400 mm und einem Verhältnis von Stützentiefe zu Stützenbreite bis 2:1 sind realisierbar. Dabei wird jeweils ein Sconnex® Typ P Element mittig pro Stütze eingesetzt.
Höhere Lastübertragung
Durch die erweiterte Zulassung erhöht sich die mögliche Traglastübertragung über den Stützenanschluss auf bis zu 3.750 Kilo-Newton – das ist das Dreifache der bisher erreichbaren Werte.
Schöck Sconnex® Typ P darf bei Brandschutzanforderungen in Stützen der Feuerwiderstandsklassen R30, R60 und R90 eingesetzt werden. Ab sofort ist eine maximal zulässige Stützenlänge bei Brandschutzanforderungen von 4,56 m (bei einer Stützenbreite von 400 mm) statt bisher 2,85 m realisierbar.
Energieeffizient und nachhaltig
Neben der zuverlässigen Übertragung sehr hoher Druckkräfte zeichnet sich Schöck Sconnex® Typ P durch seine hervorragenden Dämmeigenschaften aus und ist vom Passivhaus Institut zertifiziert. Die hohe bauphysikalische Qualität steigert die Energieeffizienz und verhindert Bauschäden durch Tauwasser oder Schimmelbildung. Das spart nicht nur Folgekosten, sondern kommt im Sinne der Nachhaltigkeit der gesamten Gebäudequalität zugute.
Thermische Trennung an Stützen
Mit dem tragenden Wärmedämmelement für Stützen Sconnex® Typ P hat im Jahr 2021 begonnen, die letzte große Wärmebrücke an Gebäuden zu schließen. Erstmals wurde damit das Prinzip der thermischen Trennung direkt im Bauteil – vom Schöck Isokorb® seit Langem bekannt – auf den Deckenanschluss von Stützen übertragen. Das erlaubt Architekten und Planern auf die sonst übliche Flankendämmung zu verzichten und schlanke und robuste Stützen in attraktivem Sichtbeton zu realisieren.
Planungssicherheit und Gestaltungsfreiraum

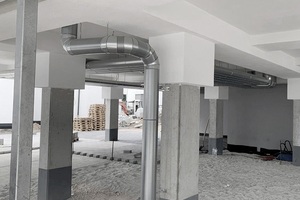

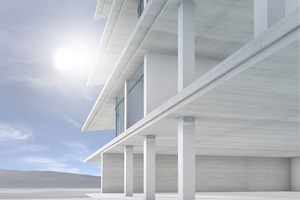

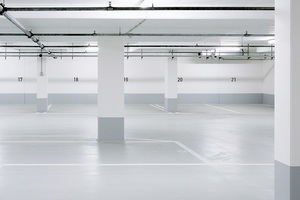

Die Flankendämmung kann sowohl bei frei stehenden Stützen im Außenbereich wie auch in Tiefgaragen und Unterfahrungen entfallen, bei denen oftmals eine partielle Dämmung vorhanden ist. Auch ohne Flankendämmung werden die normativen Anforderungen eingehalten und es entstehen Gestaltungsfreiräume ohne Kompromisse.
Mit Sconnex® Typ P lassen sich Raumverluste vermeiden und die Reparaturanfälligkeit durch beschädigtes Dämmmaterial senken.
Produktfamilie Schöck Sconnex®

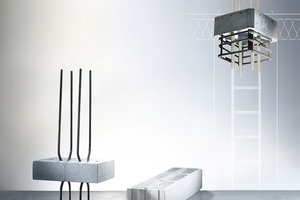

Geht es um die thermische Entkoppelung von Wänden und Stützen, bietet Schöck mit der Produktfamilie Sconnex® Typ P, Typ W und Typ M effektive und anwendungsfreundliche Lösungen. Sconnex® dämmt Wärmebrücken effizient, sorgt für eine durchgängige Wärmedämmebene und trägt damit zu einem nachhaltigen Gebäudekonzept bei.
