PV auf Stehfalzdeckungen

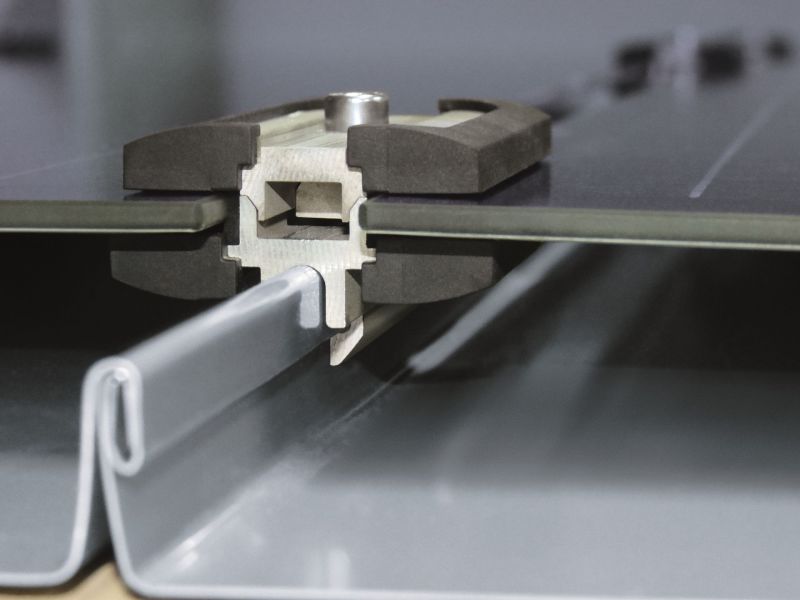

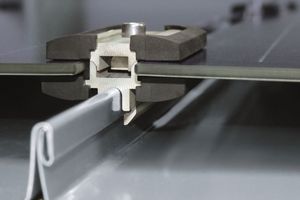

Ein architektonisch und optisch ansprechendes System für die Integration von Photovoltaik-Modulen in Stehfalzdeckungen stellt Rheinzink vor und präsentiert damit eine metalldachtypische Lösung, die zur Stehfalzgeometrie und -optik passt. Das dachparallele Solarsystem wirkt auf dem Stehfalzdach eher wie eine dachintegrierte, also nicht wie eine aufgeständerte Lösung. Denn die rahmenlosen PV-Module und ihre Befestigung sind genau auf die Scharbreiten der Stehfalzdeckung abgestimmt, wodurch das klare Linienbild erhalten bleibt. Ein Überbauen der Stehfalze entfällt damit, stattdessen laufen die Falzlinien sichtbar und ohne Unterbrechung vertikal von der Traufe bis zum First durch. Befestigt werden die Module mit einer Klemme am Falz, die nur mit einer Schraube und allein mit vertikaler Presswirkung Halt gibt. Dadurch wird vermieden, dass die thermische Längenänderung der Schare behindert wird. Die Anzahl der Modulklemmen ist abhängig von den objektbezogen zu ermittelnden Windlasten. Insgesamt ergibt sich eine Montagehöhe von ca. 40 mm – die Anordnung der Glasmodule befindet sich also nur geringfügig oberhalb der Stehfalze. Mit Rheinzink-PV können Doppelstehfalzdächer in den Achsmaßen 530 mm (600er-Band) und 430 mm (500er-Band) mit exakt an die Falzgeometrie angepass-ten Solarmodulen bekleidet werden.
