Wärmeübertrager für Biomasse

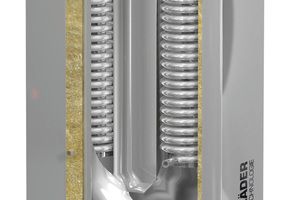

Der Wärmeübertrager TurbuFlexS-1200 Condens von Schräder nutzt die letzten Energiereserven im Abgas durch das Brennwertprinzip und schafft Energieeinsparungen von bis zu 15 %. Er kondensiert den Restwassergehalt des Brennstoffs sowie die latente Wärme im Abgas. Dafür werden die heißen Abgase durch Leitbleche auf die umliegenden Rohrschlangen des Wärmeübertragers geführt. Das darin befindliche Wasser wird erwärmt und steht für weitere Anwendungen zur Verfügung. Die Abgase kühlen unter den Taupunkt und bilden Kondensat auf der Rohrschlangenoberfläche. Das reinigt einerseits die Oberflächen und bindet gleichzeitig unerwünschte Schadstoffe wie Rußpartikel und Feinstaub. Sie werden automatisch mit dem Kondensat über den Siphon abgeführt. Im TurbuFlexS-1200 Condens sind zwei Wärmeübertrager in Reihe hintereinandergeschaltet, die im unteren Bereich durch ein Edelstahlrohr U-förmig verbunden sind. Am tiefsten Punkt ist der Siphon mit einem Spülventil integriert. Die Konstruktion ist mit einer Mineralwärmedämmung umgeben sowie von einer rechteckigen Verkleidung aus Edelstahl. Der Wärmeübertrager hat eine Höhe von 1 555 mm, eine Breite von 540 mm und eine Tiefe von 240 mm. Der Wärmeübertrager eignet sich für Biomasse-Wärmeerzeuger bis zu 60 kW Leistung und Eintrittstemperaturen von bis zu 550 °C.
