Digitaler Modulbau in Serie

Gemeinsam mit Timber Homes, einem bayerischen Hersteller von Holzmodulen, plant und entwickelt Behm.Masberg Architekten Module, vornehmlich für den Wohnungs- und Gewerbebau. Ging es zunächst darum, gemeinsam funktionsfähige Einheiten zu entwickeln und für die Verwendung unter realen Bedingungen zu optimieren, folgt nun der zweite Schritt: Die Planung eines Wohngebäudes mit 30 Einheiten auf einer neu zu planenden Tiefgarage.

Bei diesem Projekt bilden die entwickelten Module die Basis, die mit klassisch geplanten Bauteilen kombiniert werden müssen, um die Vorteile serieller Produktion und individueller Anpassung an die bauliche Situation voll auszuschöpfen. Dabei kommt es wesentlich auf das planerische Vorgehen an, insbesondere auf die technische Umsetzung dieses Prozesses, da er für die Branche noch neu und ungewohnt ist und mit den Projektpartnern gemeinsam im laufenden Projekt entwickelt werden muss.

Entwicklung von Einzelmodulen

In den vergangenen eineinhalb Jahren haben wir in enger Zusammenarbeit mit unserem Auftraggeber einen Katalog von unterschiedlichen Einzelmodulen entwickelt. Dabei konnten wir im Team mit den beteiligten FachplanerInnen die BIM-Methode anwenden und für die notwendige sehr präzise Planung nutzen.

Hierbei haben wir die Erfahrung gemacht, dass es sich für ein Architekturbüro durchaus lohnt, in Vorleistung zu gehen und auch dann in BIM zu planen, wenn es die BauherrInnen nicht ausdrücklich verlangen und als Teil des Leistungspakets festschreiben. Denn einerseits gibt es den Planer­Innen die Chance, die Methode Schritt für Schritt zu implementieren und ohne Druck Techniken zu erlernen und Fehler zu eliminieren. Und andererseits hat das Büro so auch Gelegenheit, Gewerke und PartnerInnen sukzessive ins Boot zu holen und an das Arbeiten mit BIM zu gewöhnen. Als Büro sind wir in der Vergangenheit sogar so weit gegangen, ProjektpartnerInnen auf eigene Rechnung in dem Umgang mit BIM-Werkzeugen zu schulen und profitieren jetzt davon, mit verlässlichen und kompetenten FachplanerInnen zusammen zu arbeiten, die unsere Denk- und Entwurfsweise verstehen und sie mit uns gemeinsam weiterentwickeln. Im aktuellen Projekt ist die BIM-Methode vom Auftraggeber in der Modulentwicklung gewünscht und beauftragt; beim Projekt selbst arbeiten wir in Abstimmung mit den FachplanerInnen ebenfalls mit BIM, allerdings hat der Bauherr hierzu  keine Vorgaben gemacht.

Modul als Projekt im Projekt

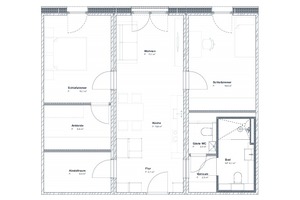

Der Katalog umfasst bis dato 1- bis 4-Raum Wohnungen mit den dazugehörigen Modulen für die vertikale Erschließung durch Treppen und Aufzüge. Alle Module und ebenso der Aufzugsschacht bestehen aus Holz und erfüllen den KfW 40+ Standard. Die Modultypen werden gemäß den Anforderungen der Projekte und den Rückläufen aus den bisherigen Erfahrungen stetig weiterentwickelt und ergänzt. Hier zeigt sich bereits der erste große Vorteil der BIM-Methode: Da sämtliche Planungen digital vorliegen, sind sie ebenso leicht zu archivieren wie zu aktualisieren; auch eine Ausspielung der aktualisierten Pläne an die Projektbeteiligten geschieht im wahrsten Sinne auf Knopfdruck.

Deshalb lassen sich die bei früheren Projekten gewonnenen Daten auch sehr leicht skalieren und an die Daten der jeweiligen AuftraggeberInnen anpassen: Am Anfang einer jeden Entwicklung wird gemeinsam mit den AuftraggeberInnen und dem Holzbauer der Grad der Vorfertigung sowie die Anforderungen an jedes Einzelmodul hinsichtlich Ausbaustandard, Barrierefreiheit, Energieeffizienz, Brandschutz und Schallschutz definiert.

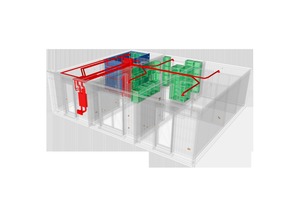

Auf Grundlage dieser Anforderungen wird jedes Modul im Prinzip als eigenes kleines Projekt geplant. Hierbei verwenden wir im Team mit den FachplanerInnen wiederum die BIM-Methode: Jedes Fachplanerbüro erstellt dafür seine Planung als BIM-Fachmodell. Im Zuge der Gesamtkoordination werden diese Einzelmodelle geprüft, zusammengefügt und auf Kollisionen geprüft. Aus dieser Prüfung ergeben sich Aufgaben für jede Fachrichtung, die dann in den jeweiligen Fachmodellen zu Anpassungen führen. Dieser iterative Prozess wird fortgeführt, bis alle Themen geklärt und abgestimmt sind.

Vorfertigung bis zu Vollausstattung

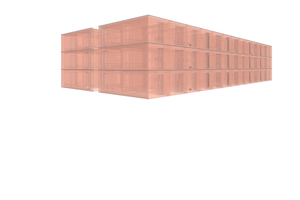

Die Teilmodelle werden in der Entwicklung horizontal und vertikal zusammengefügt, um die Schnittstellen und Übergabepunkte zwischen den Modulen und deren Komponenten zu gewährleis­ten. Die oben genannten Wohnungstypen werden so horizontal aus mehreren Modulen zusammengesetzt und bilden jeweils eine geschlossene Wohneinheit. Auch der Übergabepunkt zur darüber oder darunter liegenden Wohneinheit wird klar vordefiniert.

Diese Vorgehensweise erhöht den Grad der möglichen Vorfertigung bis zur Vollausstattung der einzelnen Module ab Werk. Denn auf Grundlage der Vorplanungen können nun die Einzelbauteile direkt in die Vorfertigung gegeben werden. Holzbau, Möbelbau, die Badmodule und die technische Gebäudeausstattung fertigen ihre Teilbauteile bzw. lösen ihre Bestellungen aus und liefern diese in das Montagewerk. Im Holzmodulwerk werden diese Teilmodule nach dem Vorbild der Autoindustrie zu einem Gesamtmodul zusammengefügt – es entsteht ein BIM-Produkt!

Hoher Informationsgrad

Doch das Prüfen von Geometrien auf Kollision ist nur einer der Vorteile der BIM-Methode im Entwicklungsprozess. Jedes einzelne Modul wird zusätzlich mit Informationen für das Facility Management und das Warenwirtschaftssystem angereichert. In jedem Bauteil der Module stecken weitere spezifische Informationen, die für das Facility Management verwendet werden. Dies beinhaltet zum Beispiel Angaben über die Dauer der Gewährleistung, die Produktgruppen- und Typen, Seriennummern, Wartungszyklen etc.. Für die Anbindung des Warenwirtschaftssystems werden zum Beispiel Artikelnummern, Angaben zu den HerstellerInnen oder die Anzahl von Elementen in das Modell integriert. Hier nutzen die HerstellerInnen die BIM-Methode auch über die Planung hinaus.

Die BIM-Module sind jedoch durch die Menge an Informationen, Parametrik und Geometrien für die weitere Objektplanung nicht brauchbar. Sie sind schlichtweg zu komplex und ihre Datenmenge zu groß. Daher generieren wir aus den komplexen Modellen vereinfachte Modelle über eine MVD (Modell View Definition). Diese enthalten nur die grafischen und alphanumerischen Angaben, die ArchitektInnen für die Objektplanung benötigt. Die Modelle werden in ihrer Komplexität so reduziert, dass sie die gestalterischen und grafischen Ansprüche der ArchitektInnen in den frühen Leistungsphasen bis zur Genehmigungsplanung erfüllen. Die TGA-Planung wird ebenfalls nicht komplett übergeben. Es werden lediglich Anschlusspunkte dargestellt und das Strangschemata für die Berechnungen und die Anschlüsse an die restlichen Bauteile zur Verfügung gestellt.

Die vereinfachten Module werden als 3D-Objekte an die PlanerInnen übergeben und bilden so eine gute Grundlage dafür, auch das Gesamtgebäude in 3D und BIM zu planen. Die Module können quasi als fertiges Produkt behandelt und in das Projekt eingefügt werden.

Objektplanung mit Modulen

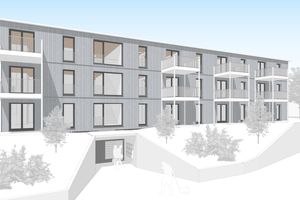

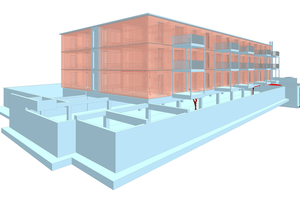

Das konkrete Wohnbauprojekt selbst wird von uns analog der HOAI-Phasen bearbeitet. Die Vorgaben und Wünsche des Bauherrn werden zu einem Gesamtprojekt zusammengefügt und hinsichtlich der städtebaulichen Situation, des Baurechts und weiterer Parameter geprüft und in den jeweiligen Fachmodellen dargestellt. Der Fokus des Bauherrn liegt bei unserem aktuellen Projekt mit 30 Wohneinheiten samt Tiefgarage auf einem effizienten, zeit- und kostensparenden Wohngebäude, das den BewohnerInnen einen guten Ausbaustandard in den Wohnungen bietet. In der Vorentwurfsphase wurden die Modultypen ausgewählt und zu Wohneinheiten zusammengesetzt. Dabei wurden einige Varianten durchgespielt und die Möglichkeiten des Grundstücks ausgelotet. Als ObjektplanerInnen haben wir die restlichen Bereiche ebenfalls 3D-modellbasiert geplant.

Vordefinierte Übergabepunkte

Die Module folgen einem strikten Achsraster, ebenso sind die Übergabepunkte zum Dach und zum Kellergeschoss durch die Module bereits klar definiert. Die Planung des Gebäudes konzentriert sich für uns somit auf alles, was kein Modul ist. Die Fügungen und die Gebäudeanschlüsse entwickeln wir als Leitdetails in der LPH 3.

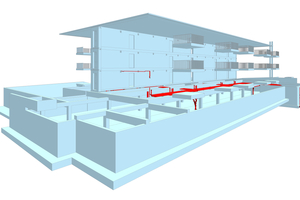

Unser Architektur-Fachmodell wird in regelmäßigen Abständen als Planungsgrundlage an die FachplanerInnen übergeben. Die TGA und die ELT-PlanerInnen erstellen auf dieser Grundlage jeweils ihre Fachmodelle. Die Leitungsführungen werden auch hier vor allem im Untergeschoss geplant und berücksichtigen die vordefinierten Übergabepunkte der Einzelmodule. Die von der Tragwerksplanung berechneten Bauteildimensionen werden in das Architekturmodell eingearbeitet. So entsteht eine komplexe, dreidimensionale Planung in einem Open BIM-Prozess.

Dabei ist zu beachten, dass die Fertigung der Module zwar seriell ist und die grundsätzlichen Anschlüsse bereits definiert wurden, dies allein kann aber nicht die spezifischen Anforderungen der Grundstücke berücksichtigen, da diese in der Regel nicht seriell sind. Auch die komplexen Anforderungen an das Gebäude insgesamt sind durch die Module allein noch nicht zu einer Lösung zusammengeführt. Die Module allein bilden noch nicht das Gebäude. Zum Beispiel ist das Achsraster der Module nicht deckungsgleich mit dem üblichen Raster einer Tiefgarage, denn beide Ras-ter werden aus unterschiedlichen Anforderungen entwickelt.

Die Planung der umgebenden Bauteile, wie der Tiefgarage, erfolgt auf Grundlage der Anforderungen an die Tiefgarage selbst, der Bedingungen der Umgebung, wie zum Beispiel dem Verlauf des Geländes und dem Anschluss an die vorhandene Infrastruktur. Sie bleibt somit eine „klassische“ Planungsaufgabe und das unabhängig davon, ob die BIM-Methode verwendet wird oder nicht. Uns hilft die BIM-Methode bei diesem Projekt, die Module sauber in das Gesamtprojekt zu integrieren und alle Schnittstellen zwischen dem klassischen Planungsteil und den Modulen für alle Fachbereiche klären zu können.

Die Genehmigungsplanung wird ebenfalls auf Basis der vereinfachten Modelle erstellt. Die 2D-Pläne werden aus dem 3D-Modell geschossweise abgeleitet. Die Beschriftung und die Bemaßung sowie die notwendigen Beschreibungen werden von uns projektspezifisch manuell ergänzt. Das bleibt auch in einer BIM-Planung nicht aus – solange die Bauämter keine 3D-Modelle bei der Einreichung akzeptieren.

Projektspezfisch angepasst

Alle Bauteile, die nicht durch die vorgefertigten Module vorab geplant wurden und bauseits entstehen, werden in der Ausführungsplanung bis zum Maßstab 1  :  50 modellbasiert entwickelt. In der Detailplanung werden die Anschlüsse an die umgebenden Bauteile, wie Balkone, Flure und die Eingangssituation, aber auch die Anschlüsse an die Module detailliert durchgeplant. Die Darstellung der Module selbst bleibt in der Tiefe des Maßstabs 1  :  100 und wird nicht weiter verfeinert. Dieser Planungsteil wurde bereits vor der Fertigung der Module abgearbeitet und ist nur informativ dargestellt.

Vorteile des Planens mit Modulen

Unser Fazit für die Planung eines Gebäudes mit einem hohen Grad an Vorfertigung: Auch mit dem Integrieren von Wohn-Modulen entsteht die Planung für ein Gebäude, das auf die projektspezifischen Anforderungen und Bedürfnisse angepasst ist und das man nicht ohne Weiteres auf ein anderes Grundstück übertragen kann.

Die Vorteile der seriellen und modularen Planung liegen klar auf der Hand: Der Planungsaufwand für die Module selbst während der Objektplanung ist sehr gering, nur Anschlüsse und Fügungen müssen geplant werden. Das restliche Gebäude wird mit einem „normalem“ Aufwand geplant. Insgesamt ist die kürzere Planungszeit für das Gesamtprojekt im Vergleich zur Planung ohne Module deutlich spürbar. Da die Module, die einen Großteil des Gebäudes bilden, bereits produziert werden, wird sich auch die Bauzeit im Vergleich zu einem konventionellen Gebäude deutlich kürzer darstellen.

Außerdem ergibt sich für den Modul-Teil des Gebäudes eine sehr hohe Kosten- und Qualitäts­sicherheit für den Auftraggeber. Durch die Gesamtplanung mit der BIM-Methode können wir die anderen Bauteile ebenfalls sehr genau planen und sicherstellen, dass das Zusammenfügen aller Teile auf der Baustelle später gut vorbereitet ist und möglichst reibungslos funktioniert.
