Neustart auf der Grünen Wiese

Betriebsgebäude BMG MIS, Ulm

Ausgangslage

„Never change a running system – an diese Devise haben wir uns lange gehalten“,  sagt Josef Briegel, der Projektleiter auf Bauherrenseite. „Wir arbeiten in der Produktion mit Reinräumen unterschiedlicher Klassen, da überlegt man jede bauliche Änderung sehr genau. Doch irgendwann kam der Punkt, an dem am bestehenden Standort die Grenzen für notwendige Flexibilität ausgereizt waren und die Entscheidung für einen Neubau gefallen ist.“ Was dann folgte, ist ein Musterbeispiel für prozessorientiertes Planen und Bauen und interdisziplinäre Zusammenarbeit.

Die BMG MIS ist Hersteller moderner Informationssys-teme. Neben der Verwaltung befinden sich auch die Entwicklung und Produktion unter einem Dach. 1996 aus dem Daimler-Benz Konzern entstanden, entwickelte sich das Unternehmen lange am bestehenden innerstädtischen Standort auf verschiedenen Ebenen weiter. Ineffiziente Logistik, fehlende Expansionsmöglichkeiten und eine veraltete, kostenintensive technische Infrastruktur gaben letztendlich den Ausschlag, im Mai 2010 einen Neustart auf der grünen Wiese zu wagen.

Von innen nach außen oder Fabrikplanung vor Architektur

Gerade im Industriebau wird die Qualität eines Gebäudes zunehmend zum relevanten Wettbewerbsfaktor. Es geht nicht nur darum, nachhaltig und wirtschaftlich zu produzieren, sondern auch flexibel auf sich ändernde Nachfragen zu reagieren und die hierfür entstehenden Kosten über den Lebenszyklus des Gebäudes abzubilden.

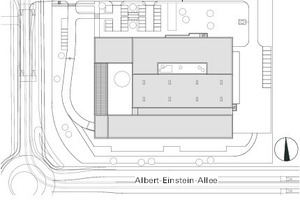

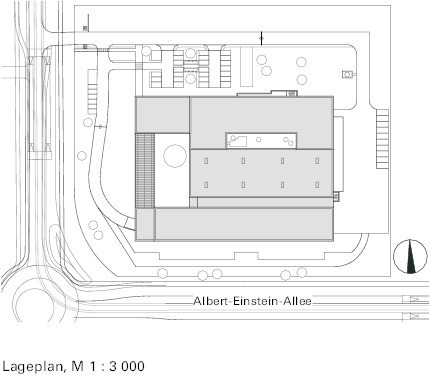

Für den Neubau des Betriebsgebäudes standen mehrere Standorte in Ulm zur Auswahl. Die Entscheidung fiel auf den Science Park am oberen Eselsberg in Ulm. Parallel zur Grundstückssuche wurde das Fraunhofer-Institut für Produktionstechnik und Automatisierung (IPA) mit der Optimierung der Fabrikplanung und des Produktionsmanagements beauftragt. Der daraus entstehende Idealplan ist Basis der strukturellen Planung, um Flächenbedarf, interne Zusammenhänge und Transportwege festzulegen – wie ein Gebäude ohne Hülle. „Wo ist die meiste Flexibilität erforderlich?“ ist eine der Kernfragen, die sich das Team um Hans Reinerth vom IPA bei jeder Planungsaufgabe stellt. Dazu muss man die Komplexität der Prozesse durchschaut und verstanden haben, um dann in Varianten denken zu können, bestätigt auch der projektverantwortliche Architekt Matthias Wehrle von ATP architekten ingenieure.

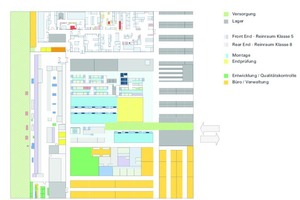

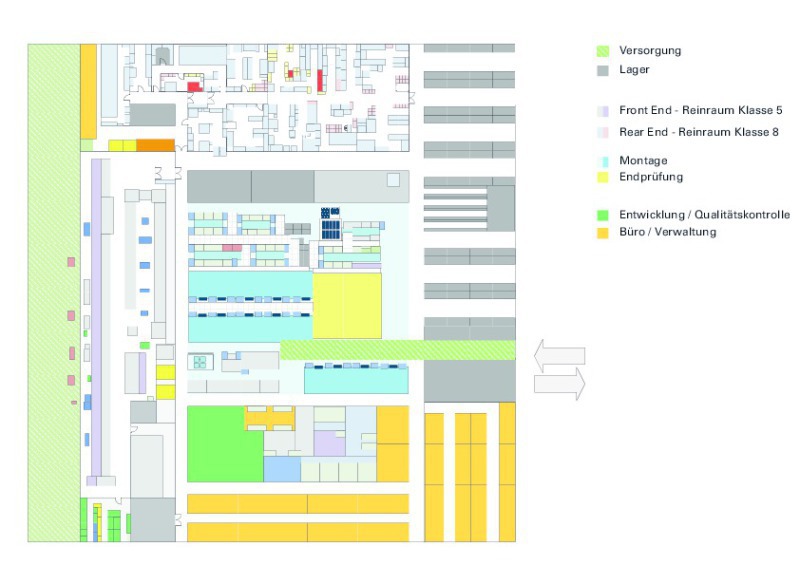

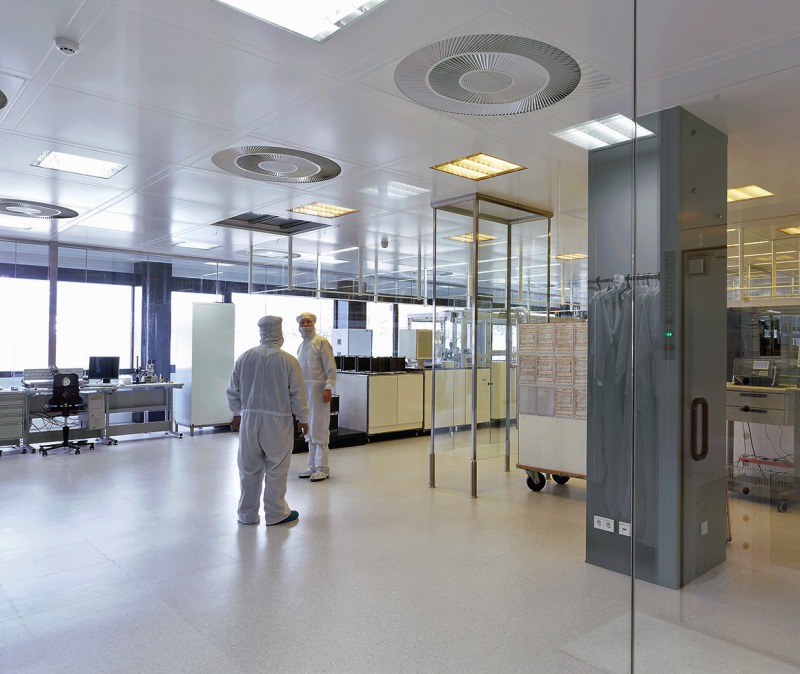

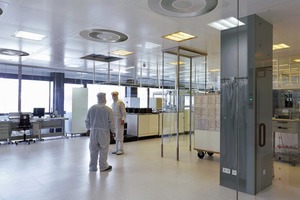

Mindestens genauso wichtig ist die Frage nach dem Warenfluss. „Die Logistik bestimmt das Layout“, bringt es Reinerth auf den Punkt. Denn maßgeblich für den wirtschaftlichen Erfolg eines Unternehmens ist eine effiziente Logistik: Wo kommen die Halbzeuge an, wo werden fertige Produkte abgeholt und wie sind die internen Wege? Jede unnötige Unterbrechung der Wertschöpfungskette geht zu Lasten der Produktivität und Motivation der Mitarbeiter. Auch die Anforderungen an die Produktion kommen auf den Prüfstand. Im Fall von BMG MIS besteht die Produktion aus drei unterschiedlichen Bereichen mit verschiedenen Anforderungen an Reinraumqualitäten und Raumstruktur. Hier galt es abzuwägen, wie partielles Flächenwachstum über Reserve­flächen und Kapazitätserhöhung durch Maschinen und Personal in die Prozesskette integriert werden können.

An diesem Punkt hätte der Idealplan einem Generalunternehmer übergeben werden können, der in kürzester Zeit eine dieser funktionierenden, aber gesichtslosen Hüllen auf die Wiese gestellt hätte. Stattdessen wurde auf Basis der erarbeiteten Grundlagen ein eingeladener Wettbewerb mit vier Teilnehmern ausgelobt, um das bestmögliche Ergebnis zu bekommen.

Mehrwert Architektenwettbewerb

Den Wettbewerb konnten ATP architekten ingenieure für sich entscheiden: mit einer smarten Idee, die nicht nur den ökologischen Footprint des umwelt- und energieeffizienten Gebäudes minimiert, sondern auch durch die intelligente Stapelung der Produktionsflächen den physischen Fußabdruck verringert.

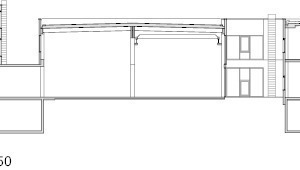

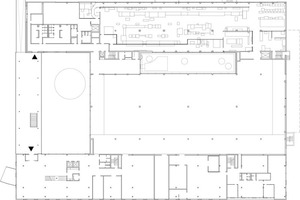

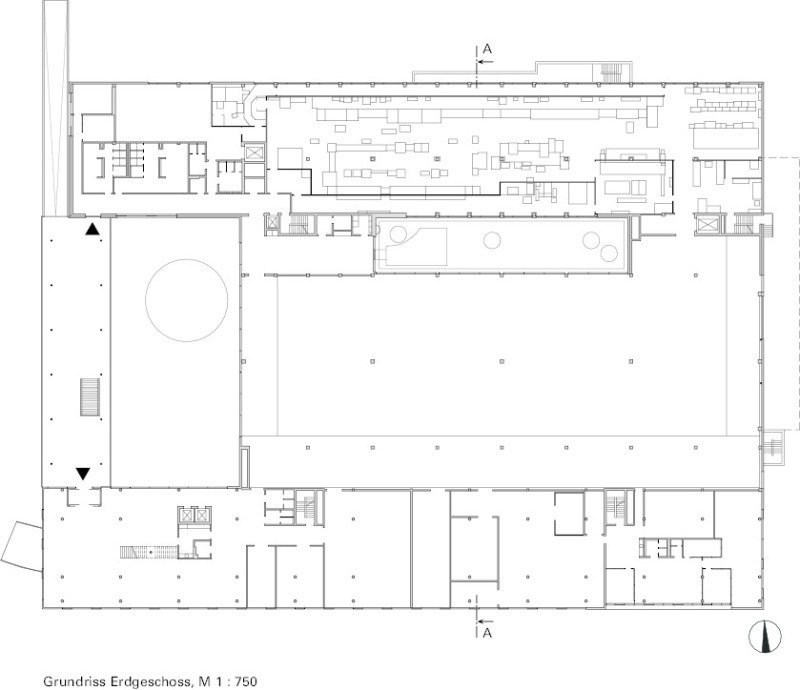

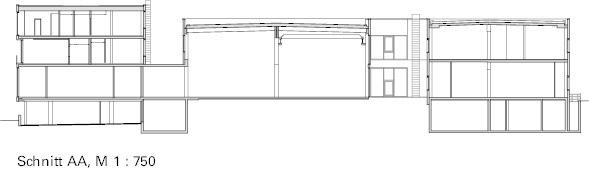

„In diesem Forschungsumfeld und dieser landschaftlichen Lage war ein klassischer ­Fabrikcharakter für uns undenkbar, so dass schnell der Gedanke eines Campus entstanden ist“, so Architekt Wehrle. Struk­turell ge­glie­dert in drei Module, fügt sich das Ge­bäude kompakt als formale Einheit in den Landschaftsraum ein und wird durch begrün­te Innen- und Außenhöfe gegliedert. Ungeachtet des äußeren stimmigen Gesamtbildes teilt sich das Volumen in drei klar voneinander unterscheidbare Bereiche auf. Im Norden befinden sich die zweigeschossig angeordneten Produktionsflächen mit unterschiedlichen Reinraumanforderungen und die Technikzentrale, während sich im Süden die Verwaltungsbereiche, Präsentationsflächen sowie die Entwicklung und Prüflabore befinden.

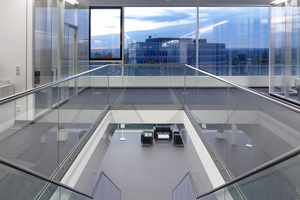

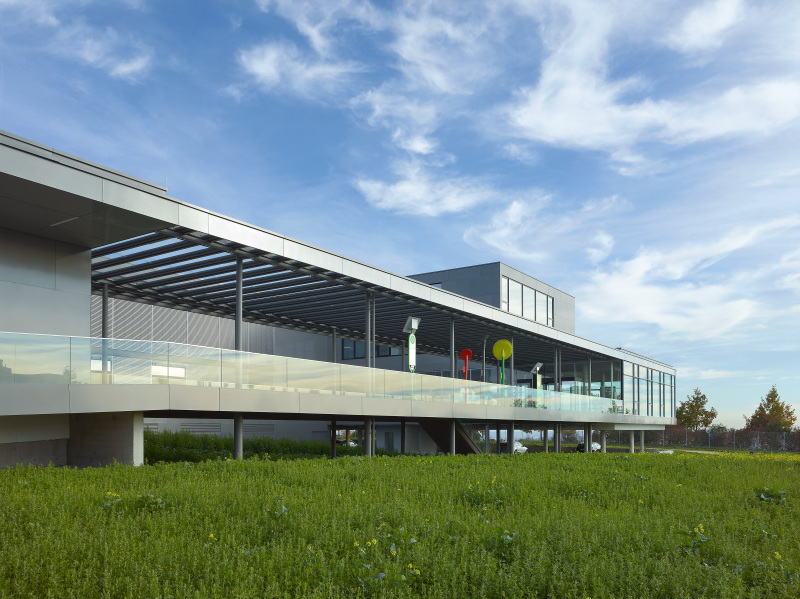

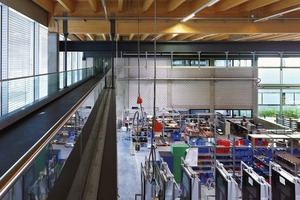

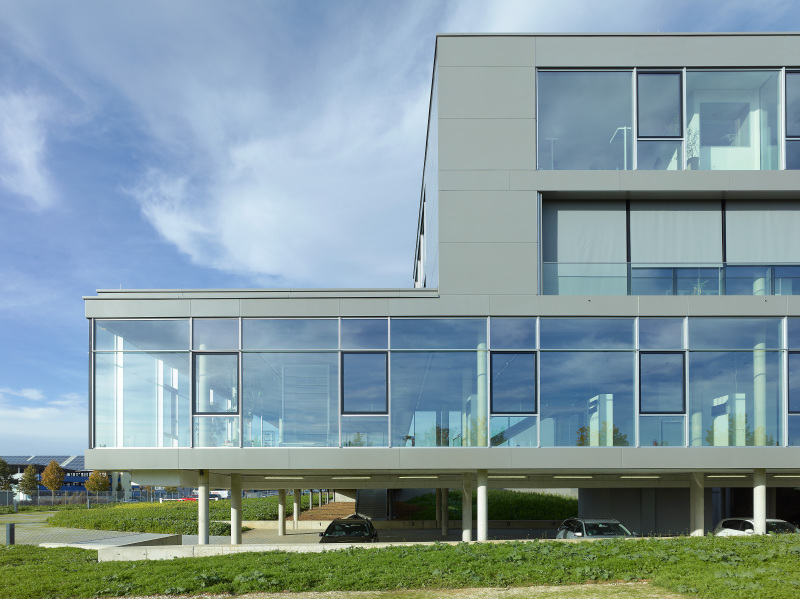

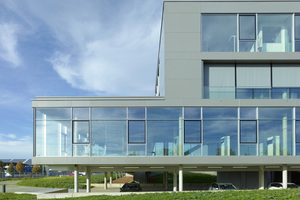

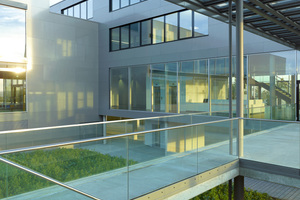

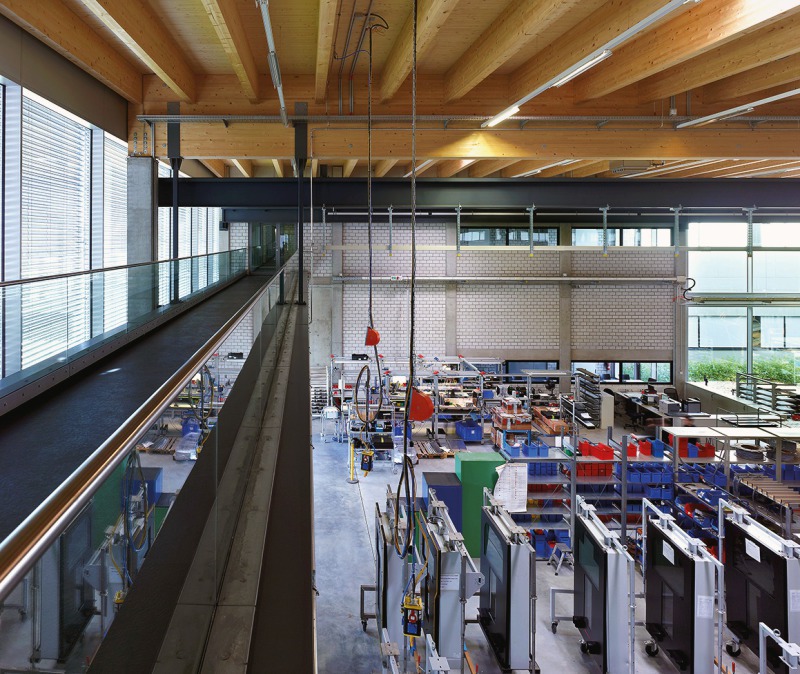

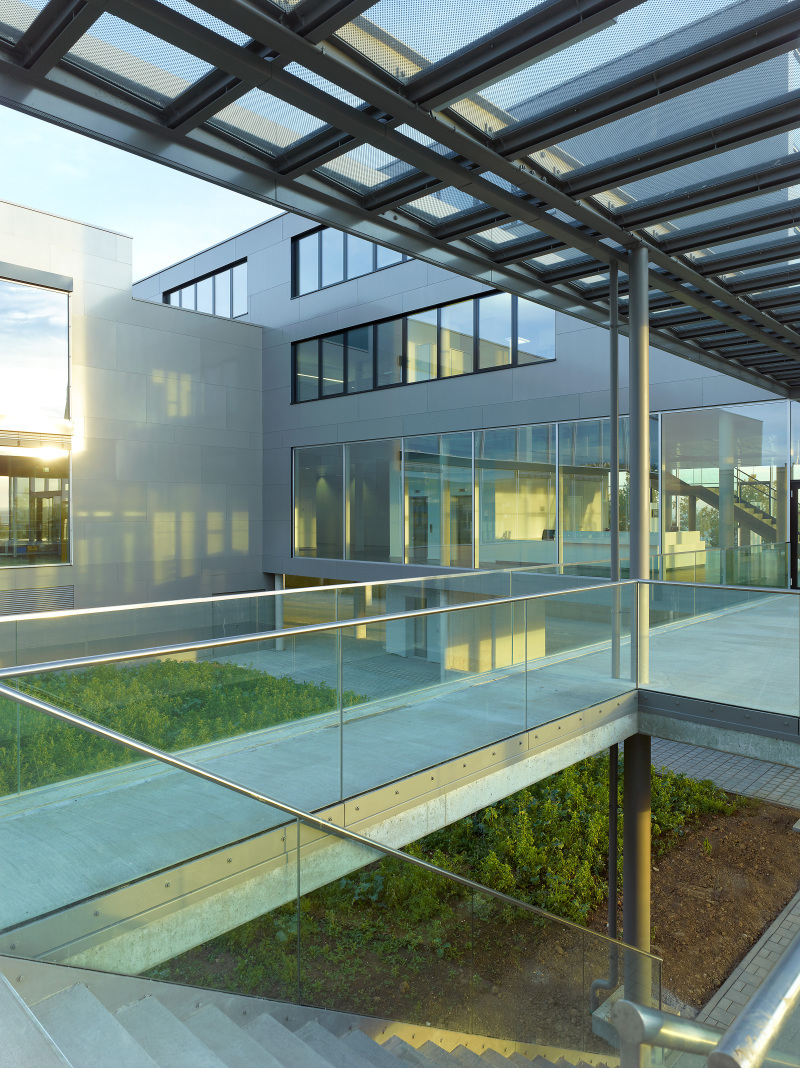

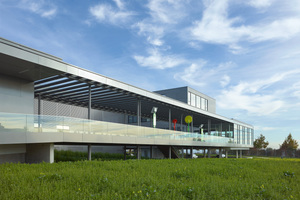

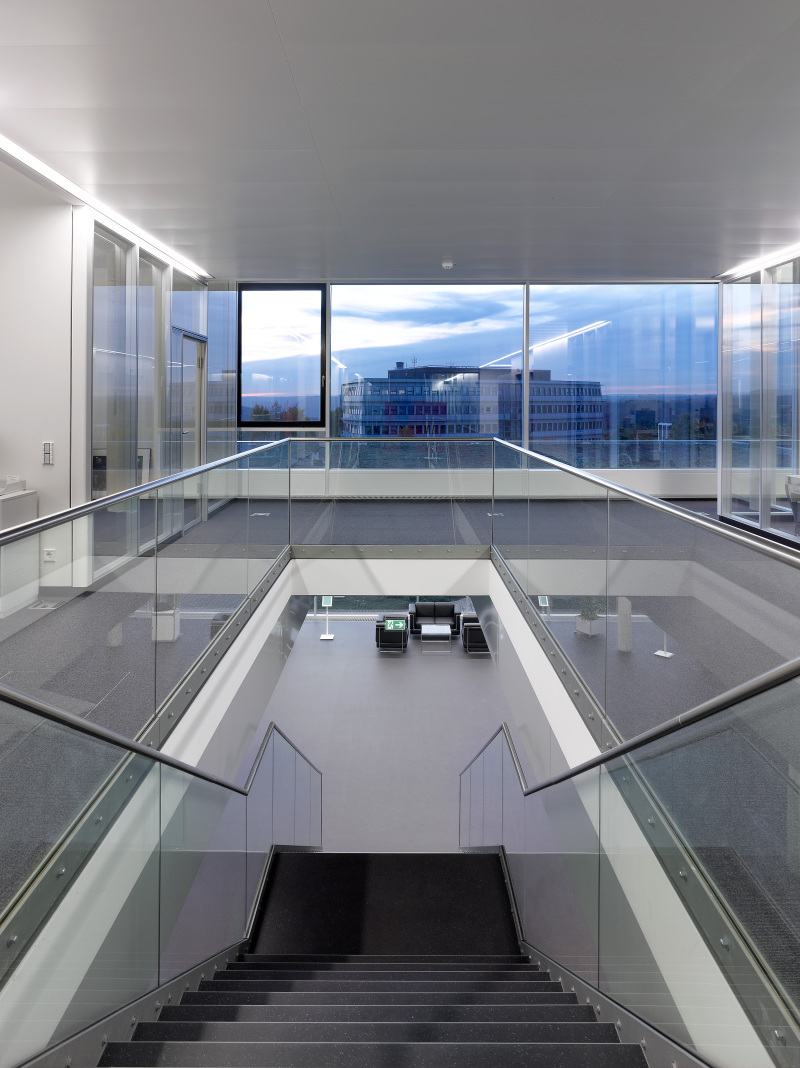

Räumliche Mitte des Komplexes ist die teilweise überkrante Montagehalle, in die auch das Warenlager integriert wurde. Ein Rundgang im 1. Obergeschoss verbindet die drei Bereiche und ermöglicht kurze Wege und informelle Kommunikation. Der dem Straßen­raum zugewandte Vorbau, der über eine Rampe erschlossen wird, dient als Verteiler in die einzelnen Module der Anlage. Das Anheben der Landschaft über die Galerie bettet einerseits das Gebäude in die Landschaft ein und ermöglicht zudem ein offenes Parkdeck im Erdgeschoss des Verwaltungstraktes. Auch der Flexibilität wurde Rechnung getragen – alle Module können unabhängig von einander linear nach Osten erweitert werden, ohne an Effizienz und Variabilität zu verlieren.

„Unser Ansatz ist die Suche nach der bestmöglichen Lösung für das individuelle Unternehmen und den speziellen Ort“ erklärt Matthias Wehrle die Arbeitsweise von ATP. „Dazu gehört es, das Unternehmen und die Entscheider kennen zu lernen, die Prozesse zu verstehen. Denn erst, wenn man die Komplexität verstanden hat, kann man Bedarfsformulierungen hinterfragen und Varianten vorschlagen.“ Die klare Trennung von Hülle und Ausbau und das bürotaug­­-liche Raster des Gebäudes erlaubt die freie Belegung je nach Anforderung und für alle Nutzungen. Sofern prozesstechnische Be­lange dies zuließen, wurde auf die Verwendung von nachwachsenden Baustoffen geachtet.

Green Factory

Bereits in der Auslobung des Wettbewerbs wurden energetische Ziele formuliert. Zusätzlich zum am Standort vorhandenen Anschluss an Fernwärme und -kälte kann durch die Nutzung von erneuerbaren Energien – der Verwendung von Niedertemperatursystemen (BKT), Wärmerückgewinnung in den Lüftungsanlagen, der Anordnung eines Luft-Erdwärmetauschers unter der Montagehalle sowie der hochwertigen Dämmung der Gebäudehülle – eine Abminderung des Jahres-Primärenergiebedarfes erzielt werden.

Fazit

Der Wettbewerbsentwurf wurde nahezu unverändert umgesetzt – was auch am extrem gut vorbereiteten Wettbewerb und den vor-definierten, intern abgestimmten Parametern liegt. Der Erfolg des Projekts ist aber auch auf die gute Zusammenarbeit zwischen allen Beteiligten zurückzuführen. Fachlich versierte Entscheider, kurze Wege, die enge Einbindung der Mitarbeiter in intensiven Workshops während der gesamten Planungsphase und der intensive Wissensaustausch zeichnen das Projekt aus. „Ein Projekt ist für uns erfolgreich, wenn der Bauherr zufrieden ist“, zieht Matthias Wehrle Bilanz. Bei BMG MIS ist dies ohne Zweifel der Fall. Eva Herrmann, München
