Campus-Überdachung, Mönchengladbach

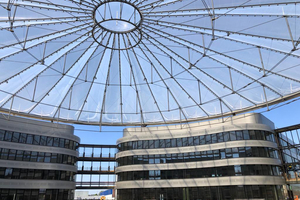

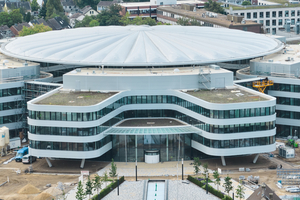

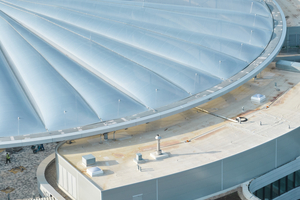

In Mönchengladbach ist ein Bauwerk mit wortwörtlich besonderer Tragweite entstanden: Dort hat im Stadtteil Dahl die SMS Group einen hochmodernen Campus errichten lassen. Das Bauwerk überzeugt nicht nur durch eine qualitativ hochwertige Architektur, sondern auch durch eine innovative Innenhofüberdachung. Im Auftrag der Pfeifer Structures, die für die Dachkonstruktion verantwortlich zeichneten, übernahmen die Radolfzeller Ingenieure formTL die technische Bearbeitung der Dachkonstruktion sowie die Tragwerksplanung für Seil- und Stahlbau. Grundlage war die Entwurfsstatik von den Ingenieuren von Kempen Krause für eine zugbeanspruchte Seilkonstruktion nach dem Geigerdome-Prinzip. Deren kreisrunde Geometrie besteht hier aus einem Druckring mit einem umlaufendem Stahlkastenträger sowie aus 40 unterspannten Radialseilen mit doppelter Seilschar, welche die Seilstruktur mit drei Ringsailscharen gegen den Druckring mit 10 000 kN vorspannen. Für den Wetterschutz sorgen radiale ETFE-Kissen, die zwischen Grat- und Kehlseilen angeordnet sind. Im Zuge der Ausführungs- und Werkstattplanung entwickelten die Ingenieure von formTL unter anderem die Seilknoten, die Aufständerung für die ETFE-Kissen, den Stahlkastenträger sowie die Anschlüsse des Seilnetzes an den Druckring. Eine Besonderheit des Tragwerks ist die schwimmende Lagerung auf den massiven Modulgebäuden mit einem Festlager, einem radial verschieblichen Lager gegenüber und acht weiteren Gleitlagern. Dank eines zentralen Kran-Turms konnte das vormontierte Seiltragwerk vergleichsweise schnell angebracht werden. Das Ergebnis kann sich sehen lassen, wodurch sich einmal mehr zeigt, zu welchen Innovationen Ingenieure im Leichtbau heutzutage fähig sind.
