Beton als römisches Zitat

Weingut Schneider,
Ellerstadt/Pfalz

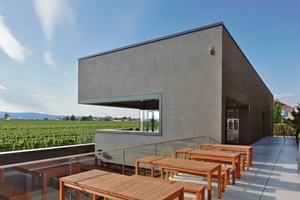

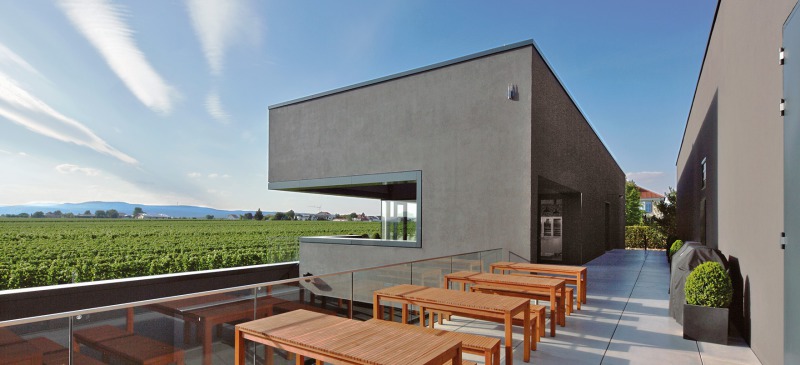

„Formal sehen wir die Kassettendecke als ein Zitat des Pantheons in Rom“, sagt Holger Gräf, Architekt der neuen, zweigeschossigen Produktionshalle des Weinguts Schneider in Ellerstadt. Der Planer führt durch den neuen Barriquekeller im Untergeschoss. „Schon die Römer kannten mit Opus Caementitium letztlich den Beton und sie haben uns den Wein in die Pfalz gebracht“, erläutert er. Die Deckenkonstruktion begreift er als die moderne Interpretation eines klassischen Themas.

Beton: praktisch und stilvoll

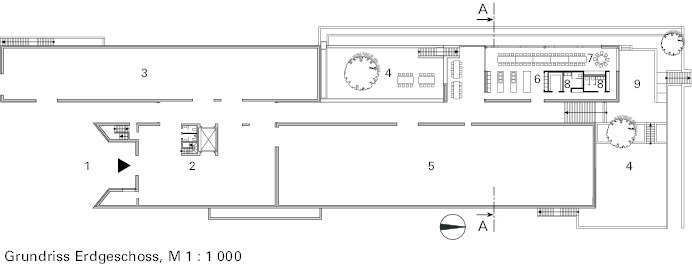

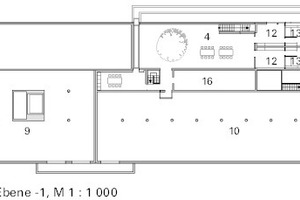

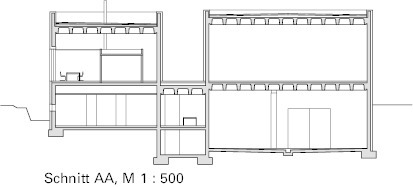

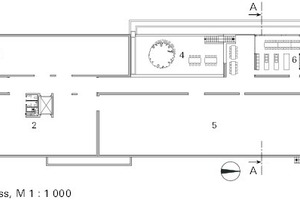

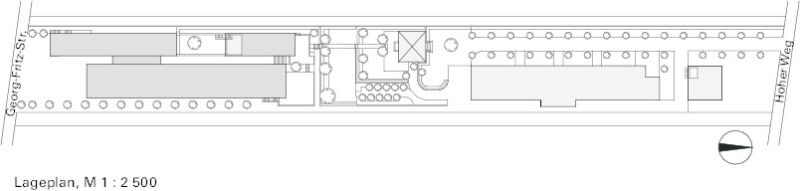

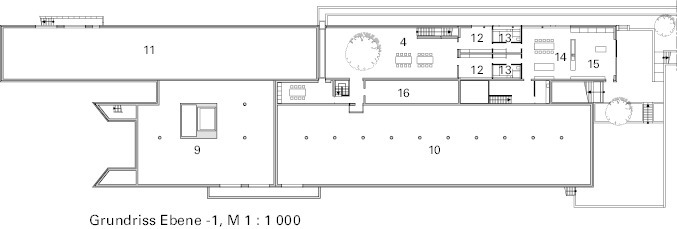

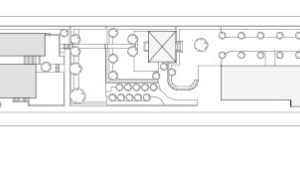

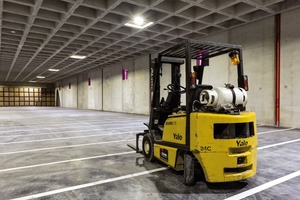

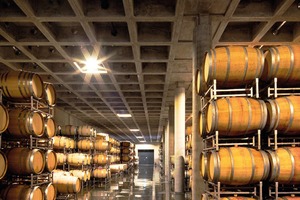

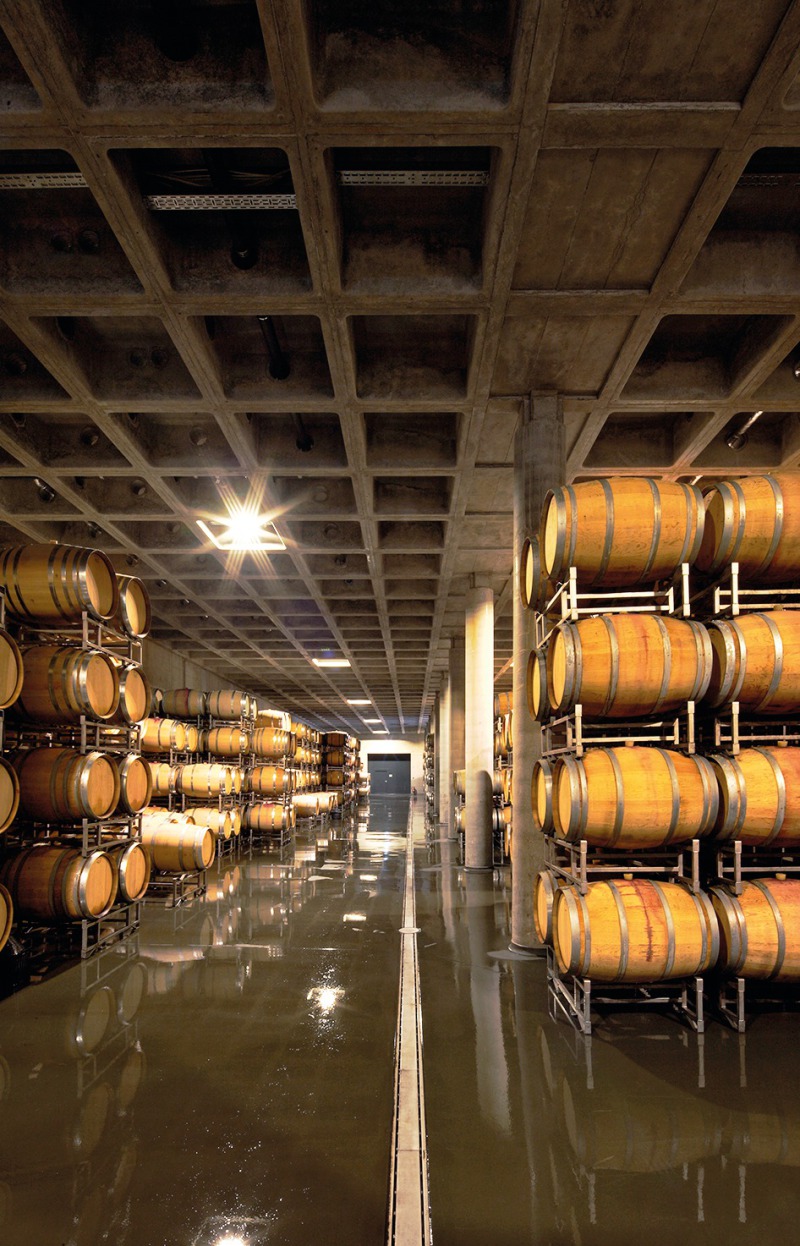

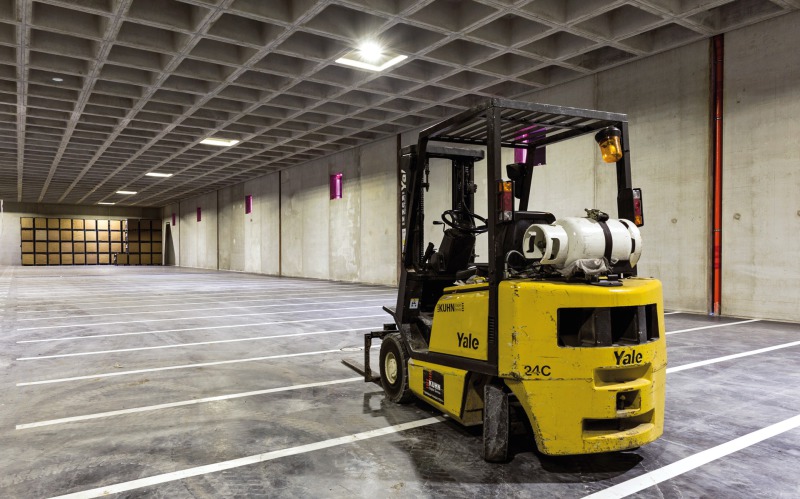

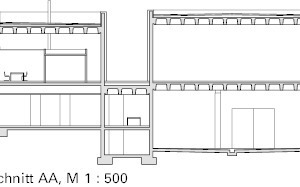

Doch zurück zur kassettierten Betondecke, die auch ganz praktische Vorteile besitzt: So umfasst die statisch wirksame Deckenhöhe nicht nur die 27 cm der reinen Betonüberdeckung, sondern auch die 53 cm hohen Zwischenstege. Deshalb können im Erdgeschoss darüber schwer beladene Gabelstapler ohne eine Fahrtrassenbeschränkung frei bewegt werden, obwohl es nur eine mittige Reihe aus Betonsäulen gibt. Die Kassettenstege im Barriquekeller verhindern zudem eine Beschädigung unvermeidlicher Rohrtrassen unterhalb der Decke, etwa infolge eines unbedachten Auszugs der Staplergabel. Auch treten die Leitungen durch das Detail formal zurück. Erstellt wurden die 2 500 Kassetten auf Basis von 320 Schalungskörpern aus Glasfaserkunststoff (GFK) in Ortbetonbau.

Tatsächlich ist diese  Schaltechnik derzeit etwas aus der Mode gekommen und es gibt nur noch einen Hersteller, der dafür die normierten Schalkörper verleiht. Für dieses Projekt wurden schlicht alle angemietet. Gerne hätte die ausführende Baufirma noch mehr zur Verfügung gehabt, denn mit den vorhandenen Schalungen war ein ambitioniertes Logistikkonzept erforderlich, um ein kontinuierliches Schalen und Betonieren zu ermöglichen. Stephan Stirnemann, der zuständige Bauleiter, geht davon aus, dass manche Schalkörper bis zu zehnmal zum Einsatz kamen.

Eine weitere Herausforderung bei der Kassettenschalung waren die hohen Deckenverkehrslasten. So waren die GFK-Module konstruktiv nur für eine Stegbreite von 15 cm ausgelegt, statisch waren aber 25 cm erforderlich. Hier behalf man sich handwerklich, indem man die seitlichen Laschen der Hohlkörper mit Schalungsstreifen unterlegte und so verbreiterte. Dabei entstanden gut erkennbare Stöße in der Deckenuntersicht, die fälschlicherweise nahelegen, es handele sich hier um Betonfertigteile.

Fertigteile im Weinarchiv

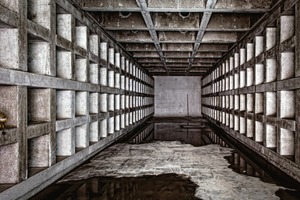

Echte Fertigteile finden sich dagegen in einem unterirdischen Kabinett, dem sogenannten Weinarchiv. „In der Ausschreibung stand „Weinregal aus Beton gemäß Zeichnung“, so Stephan Stirnemann, Bauleiter des ausführenden Bauunternehmens F.K.Horn. „Als es zu dem Auftrag kam, haben wir überlegt, wie man das ausführen kann und kamen zu dem Entschluss, dies aus Fertigteilen zu produzieren.“

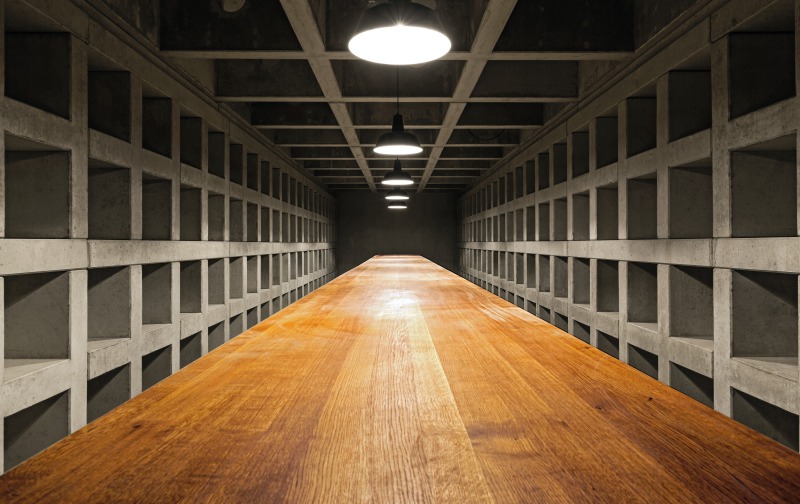

Angeordnet ist der knapp 3 m hohe Raum split-level-artig ein halbes Geschoss oberhalb des Hauptkellers, der eine lichte Höhe von fast 6 m hat. In dem 200 m² großen Kabinett lagern ausgesuchte Restkontingente, insgesamt mehr als 10 000 Flaschen Wein. Die Deckenkonstruktion erscheint identisch mit dem übrigen Untergeschoss, tatsächlich sind es zwölf hintereinander angeordnete, quer gespannte Betonfertigteile. Die umlaufenden Regale wurden in gleicher Bauweise erstellt. In jeder Raumachse formen die Elemente vier übereinander angeordnete Boxen, die immer 25 Weinflaschen fassen. Das Regalgitter ist eine Addition gleichmäßiger Betonkreuze, an deren linkem Horizontalschenkel jeweils ein zweiter Vertikalholm sitzt. Die Kopfenden haben zu beiden Seiten Holme. Die Sockel- und Kopfelement mit integriertem Rücksprung sind identisch, es gibt ein flaches Mittelteil, an dem die gesamte Konstruktion gespiegelt ist. Der schieren
Präsenz des Betons wohnt eine beachtliche Speichermasse inne, durch welche, ganz ohne Haustechnik, in natürlicher Weise sichergestellt ist, dass sich hier die klimatischen Verhältnisse kaum verändern.

Ungedämmte Kellerwände

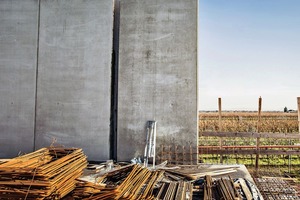

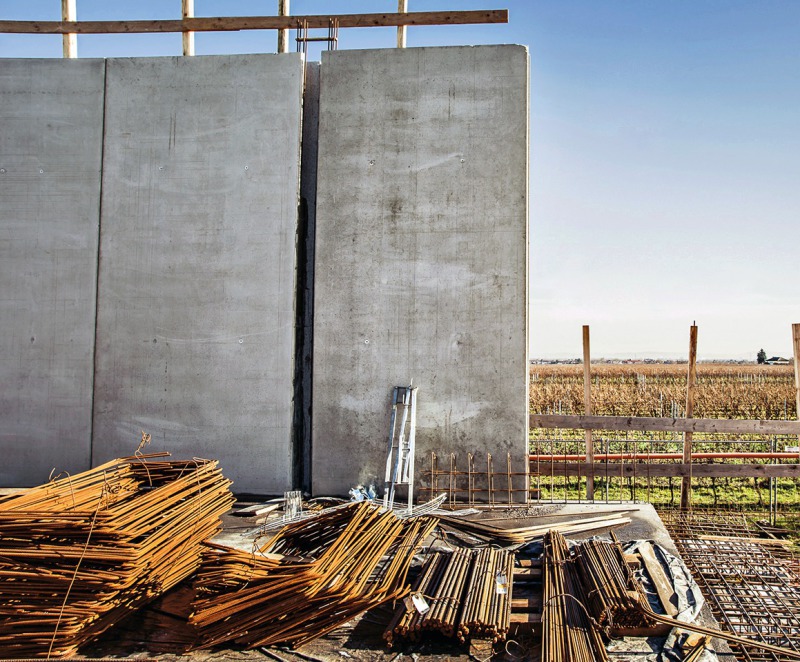

Um die Erdwärme bzw. um deren natürliche thermische Trägheit für die Weinlagerung zu nutzen, wurden die Kellerwände aus ungedämmten, insgesamt 30 cm starken Betonhalbfertigteilen errichtet. So weisen die Lagerräume eine weitgehend gleichbleibende Temperatur von ca. 12 °C auf und schaffen ein sehr feuchtes Raumklima. Die 6 m hohen und 2,50 m langen Elemente bestehen zunächst innen und außen aus jeweils 6 cm starken Deckflächen, die über eine offene Abstandsbewehrung aus Stahl miteinander verbunden sind. Diese Elemente wurden mittels mobiler Kräne auf Streifenfundamente zu
einer Flucht gereiht, danach wurde die separat geflochtene Bauteilbewehrung in gleicher Weise von oben in den 18 cm breiten, nun durchgehenden Leerraum eingelassen.

Schließlich betonierte man die so erstellten Wandabschnitte in einem Arbeitsgang
aus. Die Stoßfugen zwischen den einzelnen Halbfertig­teilen sind bewusst inszeniert. Um hier ein Herausquellen des Ortbetons zu vermeiden, versiegelte man diese Rohbaufugen temporär mit Abdichtschnüren. Nach dem Aushärten entfernte man dieselben und legte die Stöße als Schattenfugen an, die auf das Raster der Kassettendecke abgestimmt sind.

Kratzfester Hallenboden

Der Fußboden des Barriquekellers weist ein mittiges Trichtergefälle von 2 % auf, das zur Drainage des Raumes dient. Hintergrund ist, dass die hier gelagerten Holzfässer täglich gewässert, also abgespritzt werden müssen, um feucht zu bleiben. Andernfalls würden sie trocknen, damit undicht werden und der kostbare Inhalt würde stärker verdunsten. Um eine möglichst gleichmäßige Neigung zu erhalten, wurden daher zunächst – wie erwähnt – Wände und Stützen auf Streifen bzw. Punktfundamente gestellt und dann die geneigte Bodenplatte aus herkömmlichen

Beton daran anbetoniert. Der sichtbare Fußboden ist kein Estrich, sondern nur eine ca. 4 mm starke Zweikomponentenbeschichtung auf mineralischer Basis. Der speziell für die Lebensmittelproduktion entwickelte Belag zeichnet sich durch seine besondere Härte (Staplergabeln hinterlassen keine Kratzspuren) und Wasserdichtheit aus. Deshalb konnte der geneigte Lagerhallenboden ohne zusätzlichen technischen Aufwand direkt an die Entwässerungsrinne aus Edelstahl angearbeitet werden.

Wahrnehmungswandel

Dass für die Architekten der Baustoff Beton nicht nur ein ästhetisiertes Mittel zum Zweck, sondern auch ein formales Thema ist, wird besonders in der Repräsentation zugedachten Erdgeschossbereichen deutlich. Hier finden sich auch Oberflächen in Sichtbetonoptik. Im großen Festsaal handelt es sich um einen entsprechend präparierten Zementestrich, im neuen Verwaltungsbau sind es gar die Trockenbauwandflächen der Toiletten. Offenbar besitzt Beton zunehmend die Aura eines wertigen, zu imitierenden Materials.
Robert Mehl, Aachen
