Summe seiner Technik

active energy building, Vaduz/LIE

Drei Kriterien sprachen für die Entscheidung zu einem Stützentragwerk für das Mehrfamilienhaus: viel Licht im Gebäudeinneren, flexible Grundrisse und Materialersparnis. Über parametrische Berechnungen wurden die optimalen Positionen ermittelt.

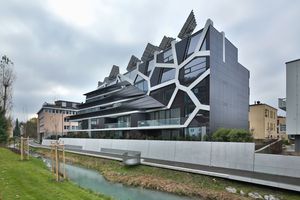

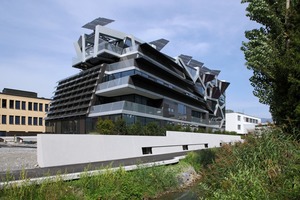

Als wäre eine Mega-Yacht in einem Bergdorf aufgelaufen, so wirkt das active energy building in Vaduz, gebaut von Anton Falkeis und Cornelia Falkeis-Senn. Die Bauherrenfamilie Marxer wünschte sich ein Mehrfamilienhaus und bekam eine High-Tech-Kraftmaschine. Diese wanderte schon vor Fertigstellung durch viele internationalen Fachzeitschriften und durch Museen in New York, Los Angeles und Wien. Um den Erfolg und die sehr eigenwillige Architektur zu verstehen, muss man den Entstehungsprozess nachzeichnen.

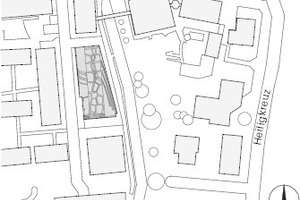

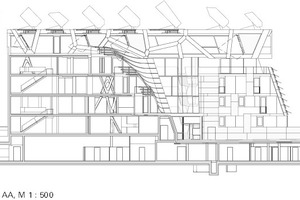

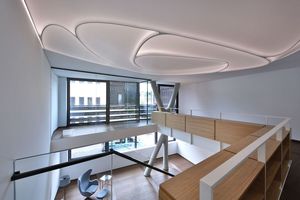

Sechs Jahre forschten und entwickelten die Architekten am Gebäude. Sie bildeten interdisziplinäre Teams aus Informatikern, Robotikingenieuren, Tragwerkplanern, Physikern, Gebäude- und Energietechnikern – ein Pingpongmatch der Experten und ihrer Software. Ihr Ziel ist, den Energie- und Materialeinsatz für das Gebäude auf ein Minimum zu reduzieren. Das fängt beim ersten Entwurf an. Das Haus steht auf einem Nord-Süd ausgerichteten Grundstück. Um viel Licht in das Gebäude zu tragen, simulieren die Architekten für die Gebäudemasse den Lichteinfall am Rechner. Sie berücksichtigen den Sonnenstand nach Tages- und Jahreszeit, sowie die Verschattung des Gebäudes durch sich selbst und durch Nachbargebäude. So entwickeln sie die schiffsartige Kubatur, mit einer zum Himmel geneigten Südfassade, fächerartig herausgeschobenen Terrassen an der Ostseite, mit zurückspringenden Terrassen an der Westseite und einer nach Innen gerückten Gebäudemitte. Die Architekten erklären: „Der Canyon in der Gebäudemitte bringt Licht in die Tiefe, die hier ’abgetragene’ Baumasse ermöglicht Terrassen im Osten und verbreitert so die Südfläche für die Energiegewinnung.“

2 300 Schritte zum optimierten Tragwerk

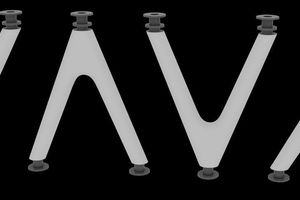

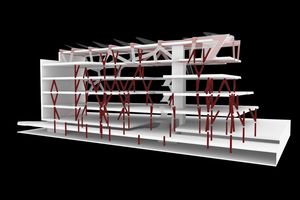

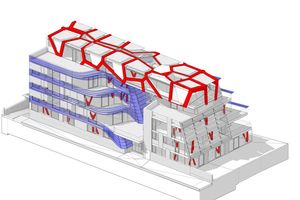

Für die Konstruktion gelten drei Kriterien: Sie soll viel Licht im Gebäude und flexible Grundrisse ermöglichen und dabei Material sparen. Das Architektenteam landete schnell bei einem Stützentragwerk. Man entschied sich für V-förmige Stahl-Beton-Verbundstützen, einmal symmetrisch und einmal mit lotrechter und geneigter Flanke, die jeweils umgedreht zwei baugleiche A-Stützen ermöglichen. Einer der Tragwerksplaner, Adam Orlinski von Bollinger + Grohmann, erklärt: „Die A- und V- Stützen ergeben im Schnitt ein Dreieck und können so vertikale und horizontale Kräfte aufnehmen. Wir haben einen Softwareaufsatz entwickelt, der eine parametrische Berechnung in Echtzeit ermöglicht. Man hat sehr schnell ein Feedback über das, was man da rechnet.“ So wurde die Position der Stützen am Rechner ermittelt. Nach einem sogenannten genetischen Algorithmus entwickelt der Rechner nach vorab bestimmten Kriterien und in einem Lernprozess aus Trial-and-Error ein optimiertes Tragwerk. Nach 2 300 Entwicklungsstufen ergab sich die Mindestanzahl der Stützen und deren ideale Verteilung im Gebäude. Orlinski erklärt: „Ein Kriterium war die Zonierung des Grundrisses in Bereiche, wo Stützen stehen können und wo nicht.“ So bleiben weite Wohnflächen stützenfrei und lassen sich flexibel und unabhängig vom Tragwerk einteilen.

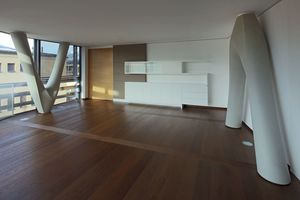

Die tragenden Stützen stehen frei im Raum. Sie stehen übereinander und sind gegeneinander verdreht. Durch diese parametrische Verdrehung entwickelt sich das Tragwerk organisch zu einer Baumstruktur. Das war die Haupt­entwurfsidee. Ein amorph geformter Betonmantel schützt die Stahlstützen im Brandfall. Der Architekt Falk­eis sagt dazu: „Die amorphe Form zeichnet die leichte Verdrehung des Gebäudes um seine Achse nach.“ Nicht nur die Verteilung, auch die Herstellung der Stahl-Beton-Verbundstützen war hochtechnisch und rechnergestützt: Drei­teilige, CNC-gefräste Epoxidschalungen dienten als Gussform für den festen selbstverdichtenden Hochleistungsbeton, der u.a. mit Quarz und Polypropylen abgemischt ist. Dabei war die Serienproduktion der Stützen wichtig, um Kosten, Aufwand und vor allem Abweichun­gen auf maximal 2 mm zu minimieren. Alle Stützen wur­den mit nur zwei Schalungen gefertigt.

Tragwerksgeometrie nach einem Vorbild aus der Natur

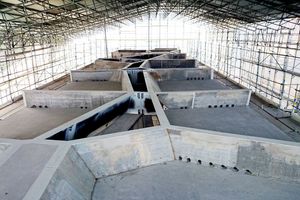

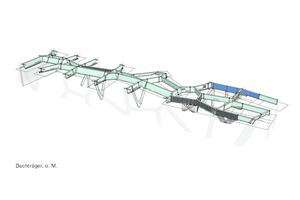

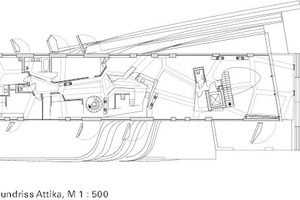

Ganz anders im Dachgeschoss: „Wir haben hier ein leichtes Tragwerk zur Integration der Energietechnik gesucht und ein Vorbild in der Natur gefunden,“ sagt Falkeis, „ein Voronoi-Flächentragwerk.“ Die Voronoi-Berechnung teilt eine Fläche oder ein Volumen in einzelne Zellen und ermittelt geometrisch das beste Verhältnis von Tragleistung zu Materialstärke. In der Natur ist das ein Evolutionsprozess, z. B. bei der Form von Insektenflügeln. Nicht aus organischem Material, sondern aus Stahl besteht die Tragstruktur beim active energy building. Das Dach besteht aus I-Profilen, die aus Blechen im Werk vorgefertigt und in Modulen angeliefert wurden. Die Stege der Profile stehen teilweise schräg und bilden so die Geometrie der Voronoi-Zelle ab. Das Flächentragwerk ummantelt den Riegel und ermöglicht so eine 11m weite Auskragung, eine bessere Integration der dachseitigen Energietechnik und eigentlich auch stützenfreie Innenräume. Eigentlich, denn die Baufamilie bewohnt das Dachgeschoss selbst und „die Eigentümer wollten auch so schöne Stützen in der eigenen Wohnung haben.“ Allein durch die unterschiedlichen Tragwerke und die sonnenoptimierte Kubatur entsteht ein sehr heterogenes Fassadenbild. Noch vielfältiger wird es durch die Energietechnik.

Fassade unter Strom

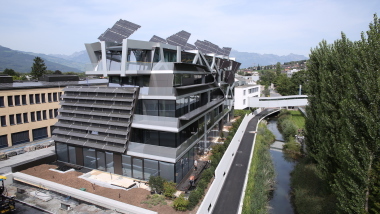

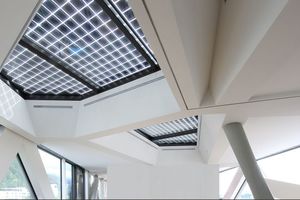

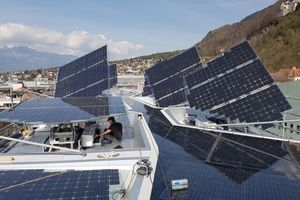

Am Auffälligsten ist dabei die Photovoltaik. 314 m² unterschiedliche PV-Elemente überziehen das Gebäude und bringen eine Gesamtnennleistung von 34,79 kWp. Die leistungsstärkste Fläche liegt auf dem Dach: Hier sind 13 Segel mit monokristallinen PV-Zellen in die Voronoi-Struktur eingepasst. Die Segel sind dreiachsig gelagert und mit einem Solartracker ausgestattet, so dass sie der Sonne nachwandern und den möglichen Stromertrag fast verdreifachen. Falkeis berichtet: „Wir mussten die Solartracker für diese geringe Einbauhöhe von 80 cm erst entwickeln, denn die herkömmlichen Systeme sind für die großen Energieanlagen mit einer Standhöhe von 3 m ausgelegt.“ Zusätzlich finden sich auf den elf Oberlichtern im Dach aufgedruckte monokristalline Zellen. Gestalt prägend sind aber vor allem die metallisch braunen PV-Elemente der Fassade. Die Balkongeländer bestehen aus geschwungenen, der Sonne horizontal zugeneigten Bändern mit bronzefarbenen, polykristallinen PV-Zellen. Auch die Südfassade ist Goldbraun gefärbt durch die Fläche der 32 PV-Lamellen. Der überschüssig produzierte Strom geht dabei an die benachbarten Bürogebäude und ins kommunale Versorgernetz.

Heiß-kalter Speicher

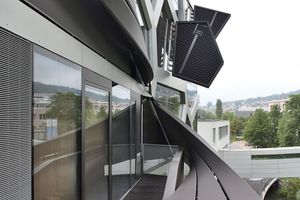

Die eigentliche Klimasteuerung des Gebäudes funktioniert via passiver Solareinstrahlung und Temperierung der kontrollierten Zuluft mit Geothermie und Wärmepumpe mit Wärmerückgewinnung. Zur Unterstützung dieses Systems entwickelte das Architektenteam mit der Hochschule Luzern Phase-Change-Material-Flügel, die latent Wärme- und Kälteenergie speichern und an das Gebäude abgeben: Sie bauen in die Dachgeschossfassade bewegliche Carbonfaserrahmen ein, in die mit Paraffin gefüllte Aluminium-Lamellen eingesetzt sind. Auf der Ostseite sind es drei und auf der Westseite vier Flügel. So klappen sich tagsüber die westseitigen Flügel auf, nehmen über das PCM Paraffin Wärme auf, speichern sie und erwärmen damit zeitverzögert die Zuluft. Nachts hingegen klappen die ostseitigen Segel auf, nehmen die Nachtkühle auf und geben diese ebenfalls zeitverzögert an die Zuluft weiter. Der Plan ist Energie auch für ein paar Tage zu speichern und so 10% der Heiz- und 16% der Kälteenergie zu sparen. Besonders schwierig war der Brandschutz der PCM-Flügel. Einem Fachmagazin sagte Falkeis: „Wir entwickelten eine Ummantelung, damit kein Sauerstoff an das PCM dringt. Und wir haben das System bei bis zu 300 °C getestet, aufgeheizt, runter gekühlt und wieder aufgeheizt.“ Auf diese Technik meldete das Architektenpaar ein Patent an. Mit all seiner Technikinnovation, mit seinem langen, interdisziplinären Bauprozess, seinem hohen Fertigungsstandard und dem spendablen Bauherrn bleibt das Projekt zunächst ein Leuchtturm für High-Tech-Pioniere. Orlinski sagt: „Wir sind auf den parametrischen Entwurf spezialisiert, aber nicht jedes Projekt und jeder Projektpartner eignet sich dafür. Es war schon besonders, dass die Architekten so experimentierfreudig waren.“ Die Technologien könnten bald Standard werden, wenn sich auch die Hersteller dafür gewinnen lassen. Falkeis sagt: „Man muss in einem ersten Schritt neue Technologien in ihrer komplexesten Form erforschen und nachweisen, dass sie funktionieren. Danach kommt das Down-Grading der Technik auf standardisierte Produkte.“ Und genau deshalb lohnt der genaue Blick auf das active energy building. Rosa Grewe, Darmstadt

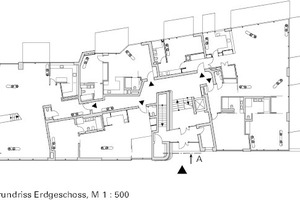

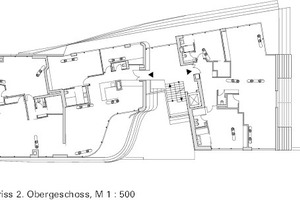

Baudaten

Objekt: active energy building
Standort: Gerberweg 1, Vaduz/LIE
Typologie: Mehrfamilienhaus
Bauherr: Fam. Marxer, Vaduz
Architekt: falkeis.architects, Wien/AT, Vaduz/LIE, www.falkeis.com
Projektleitung: Anton Falkeis, Cornelia Falkeis-Senn
Team: Masha Hupalo, Galo Moncayo, Stefan Sobel, Clelia Baumgartner, Cornelia Faisst, Anna Edthofer, Curime Batliner, Thomas Dobler
Forschungspartner: Hochschule Luzern, Dr. Fischer und Team, www.hslu.ch
Planungs- und Bauzeit: 2011 – 2017

Fachplaner

Tragwerksplaner: Bollinger + Grohmann ZT GmbH, Wien/At, www.bollinger-grohmann.com
ARGE Hanno Konrad Anstalt, Schaan/LIE; Hoch & Gassner AG, Triesen/LIE
Maschinenbau: Woessner Engineering AG, Balzers/LIE, www.weag.li
Haustechnik: A. Vogt Gebäude AG, Vaduz/LIE; Brian Cody, Graz/AT (Wettbewerb)
Bauphysik: BDT AG / IB Bauphysik, Eschen/LIE; www.bdt-ib-bauphysik.net; KH Wille

Projektdaten

Brutto-Geschossfläche gesamt: 4 678 m²
Nutzfläche gesamt: 4 187 m²

Konstruktion

UG – 3.OG: Stahlbetonbau mit
V- und A-förmigen Stützen
Atrium-Geschoss: Stahlbau und Stahl-Beton Verbundbauweise
Freiform Stahl-Beton Verbundstützen als Fertigteilstützen
Voronoi-Dach: Stahl-Verbundbau/ Stahl-Vorfertigung

Hersteller

Beton: Alphabeton GmbH, www.alphabeton.eu; LafargeHolcim Ltd, www.holcim.ch
Photovoltaik: MGT-esys GmbH, www.mgt-esys.at
Phase-Changing-Materials: Rubitherm Technologies GmbH, www.rubitherm.eu

Textile Gebäudehülle und Akustik-Leuchtfelder: White True Innovation – a Brand of Marte and Marte LTD, Dornbirn/AT, www.white-innovations.com
